三、設計選擇

　　3.1 壓縮率計算

　　O 形圈在溝槽中的初始變形(擠壓量)對其密封作用是必要的：

　　1.獲得初始密封接觸應力;

　　2.補償產品公差(在間隙配合中連接二者);

　　3.保證一定的摩擦力;

　　4.補償永久壓縮變形(損失);

　　5.補償磨損。

　　對于不同的應用，下面列出了其初始變形量與截面直徑(d2)的比例：

　　動密封應用：6%至-20%

　　靜密封應用：15%至-30%

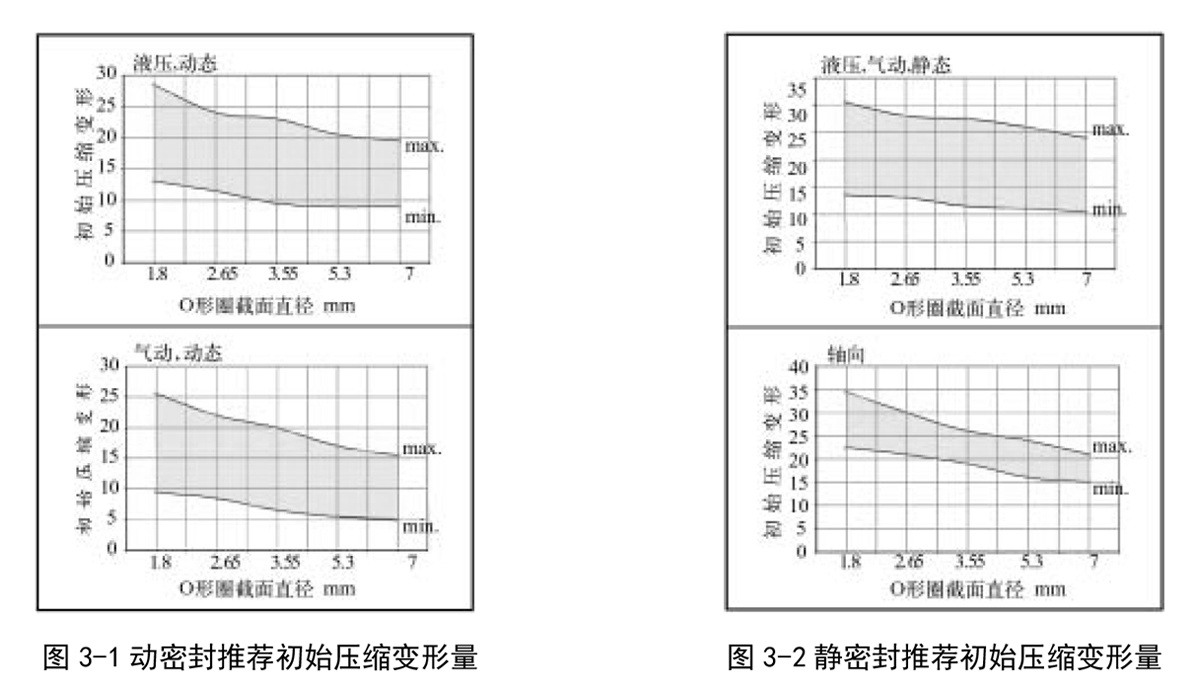

　　在設計時，可根據圖 3-1 和圖 3-2 中推薦的初始?jí)嚎s變形量來設計溝槽尺寸：





　　以上二圖中的初始?jí)嚎s變形量是根據 ISO3601-2 標準，考慮了負載與截面直徑的關系后制成的。

　　由于初始變形的程度不同，以及密封材料的硬度不同，O 形圈的壓縮壓力的大小也有所不同。

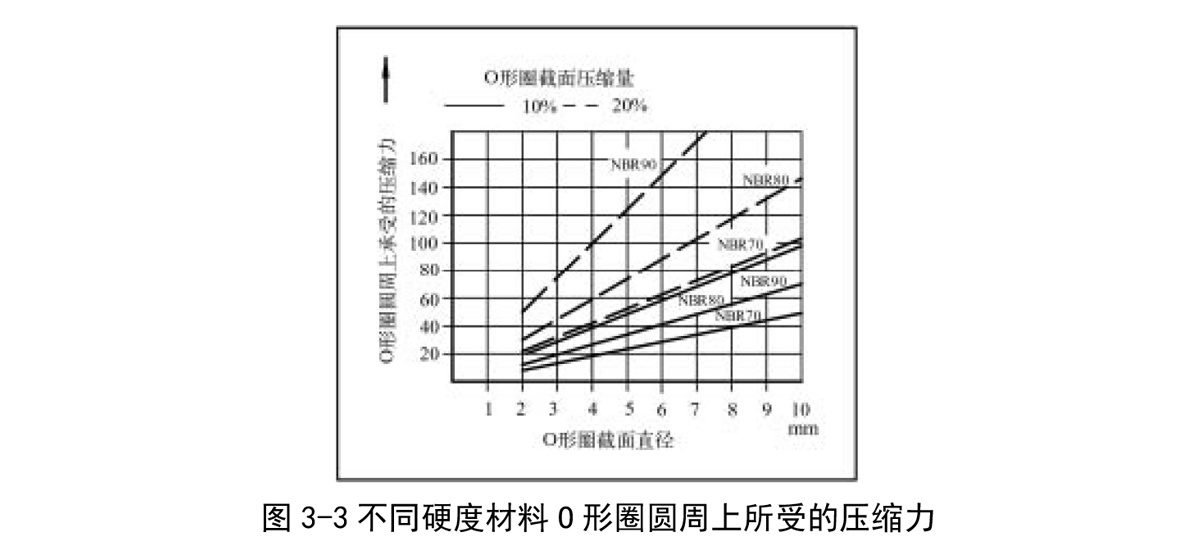

　　圖 3-3 顯示了 O 形圈圓周每厘米長度上所承受的壓縮力的大小。該圖可用于靜態密封應用時 O 形圈所受的總的壓縮力的大小。





　　拉伸與壓縮是 O 形圈在溝槽中安裝的兩種形態。在徑向密封的結構配置中，O 形圈裝在內溝槽中(作為“外圓密封”)，O 形圈必須受到拉伸，且其內徑拉伸后大于溝槽的外徑。在安裝后的狀態，O 形圈的最大伸長量應該為 3%(內徑>50mm)或 5%(內徑<50mm)。

　　當 O 形圈裝在外溝槽中(作為“內圓密封”)，O 形圓周周長方向被壓縮。 在安裝后的狀態，其最大周長壓縮量為 1%。若超過以上拉伸或壓縮量，會導致 O 形圈截面尺寸的過度增加或減少，這會影響 O 形圈的工作壽命。O 形圈沿周長方向拉伸 1%，會導致其截面尺寸縮小 0.5%。

　　3.2 應用參數

　　O 形圈可以被廣泛應用在各種環境。環境的溫度、壓力、速度和介質決定密封材料的選擇。為了正確地評估 O 形圈是否對某種具體應用適用，我們必須對所有的工作參數及其相互影響予以考慮：

　　(一)工作壓力：

　　靜密封

　　內徑大于 50mm 的 O 形圈在 5Mpa 以下工作時，不需要擋圈;內徑小于 50mm 的 O 形圈在 10Mpa 以下工作時，不需要擋圈;(與材料硬度、截面尺寸、間隙有關系)40Mpa 以下，必須使用擋圈;50Mpa 以?xún)?nèi)，使用特殊的擋圈。

　　注意最大許可間隙。(見表格 3-9 O 形圈擠出間隙)

　　動密封

　　壓力小于 5Mpa 的往復運動，不需要使用擋圈;

　　大于 5Mpa,必須使用擋圈。

　　(二)速度

　　(與材料、應用有關)

　　往復運動速度最大 0.5m/s;

　　旋轉運動速度最大 0.5m/s;

　　(三)溫度

　　-60℃至-325℃(與材料種類和介質和相容性有關)

　　在評估時，極端溫度和連續工作溫度都要給予考慮。對于動密封，由于摩擦生熱造成的溫度升高，要特別注意。

　　(四)介質

　　由于有著許多具有不同特性的密封材可供選擇，銘志的密封件可滿足幾乎所有液體、氣體和各種化學介質的使用要

　　求。

　　3.3 溝槽設計

　　3.3.1 導入倒角

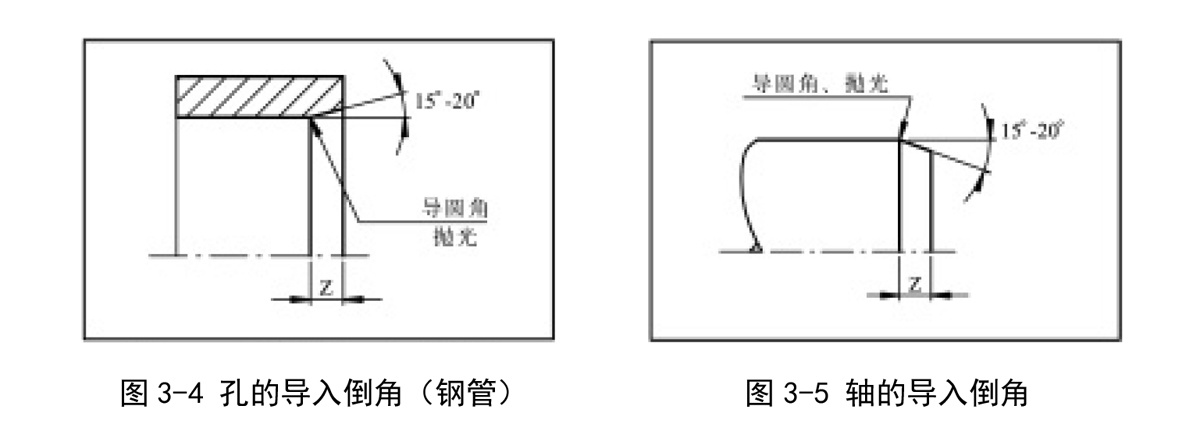

　　正確的溝槽設計可以從一開始就消除可能的損傷和密封失效。由于 O 形圈安裝時受擠壓，所以設計 O 形圈導入過程中接觸的零件時，必須要有規定倒角和倒圓。

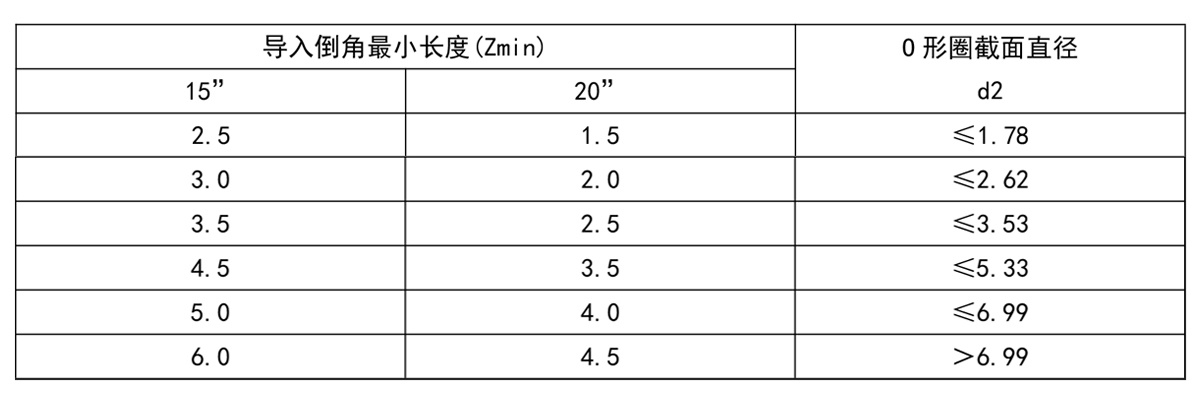

　　倒角最小長度 Z，作為與 O 形圈截面直徑相關的函數，列于下表中：

　　導入倒角





　　導入倒角的表面粗糙度為：Rz≤4.0mm ,Ra≤0.8mm

　　3.3.2 表面粗糙度

　　在壓力作用下，彈性體將貼緊不規則的密封表面。對氣體或液體密封的緊配合靜密封，被密封表面應滿足一些基本的要求。密封表面上不得有開槽、劃痕、凹坑、同心或螺旋狀的加工痕跡。對于動密封，配合面的粗糙度要求更高。按照 DIN4768/1 和 ISO1302 標準中對表面粗糙度的定義，我司對溝槽各個表面的粗糙度要求推薦如下表：

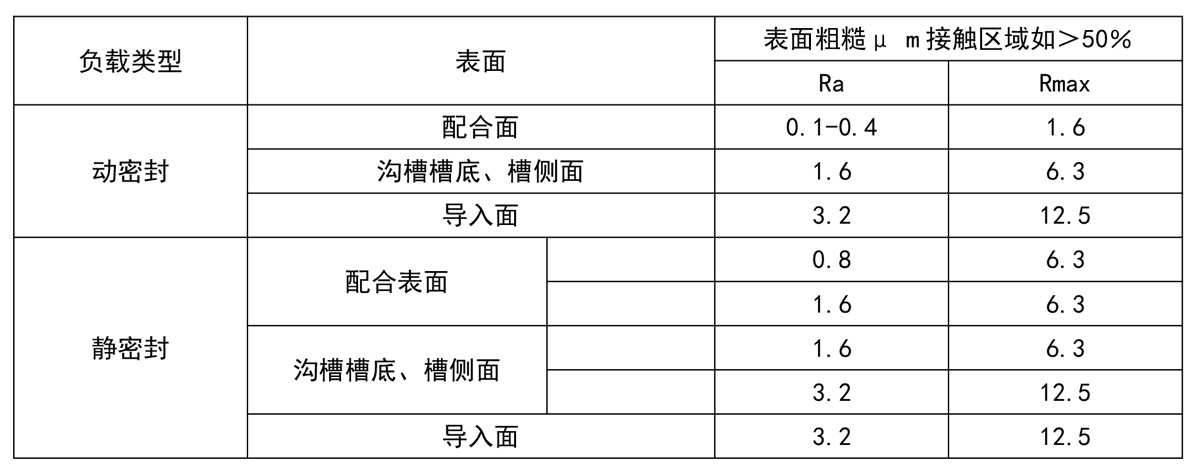

　　溝槽表面粗糙度推薦值：





　　3.3.3 靜密封溝槽設計

　　端面密封溝槽設計建議(軸向)





　　O 形圈在軸向發生變形。在壓力作用下，O 形圈會產生徑向運動，所以要注意壓力的方向。

　　若壓力來自?xún)?nèi)側，則 O 形圈的外徑應該有溝槽的外徑接觸(其周長壓縮 1%到 3%)。如圖 3-6。

　　若壓力來自外側，則 O 形圈的內徑應該與溝槽的內徑接觸，最大允許拉伸 3%，如圖 3-7。

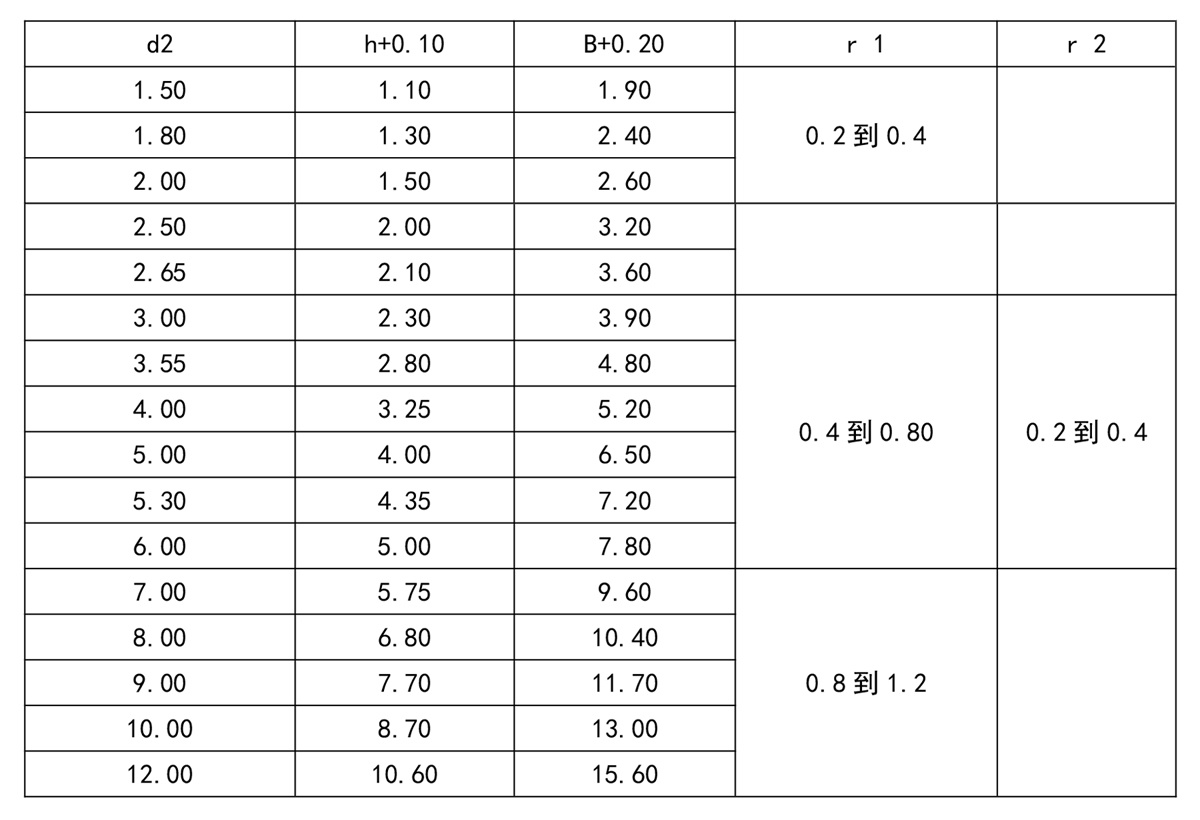

　　表 3-5 矩形溝槽尺寸-軸向壓縮：





　　工業用靜密封溝槽設計建議(徑向)

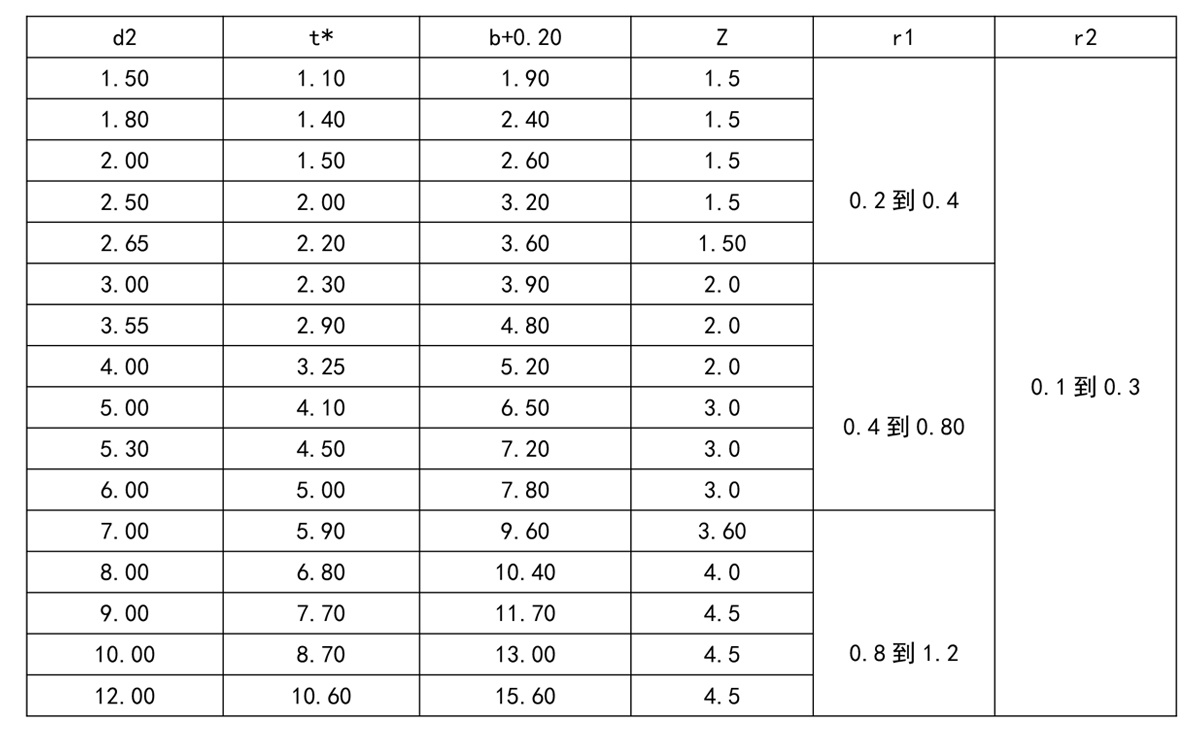

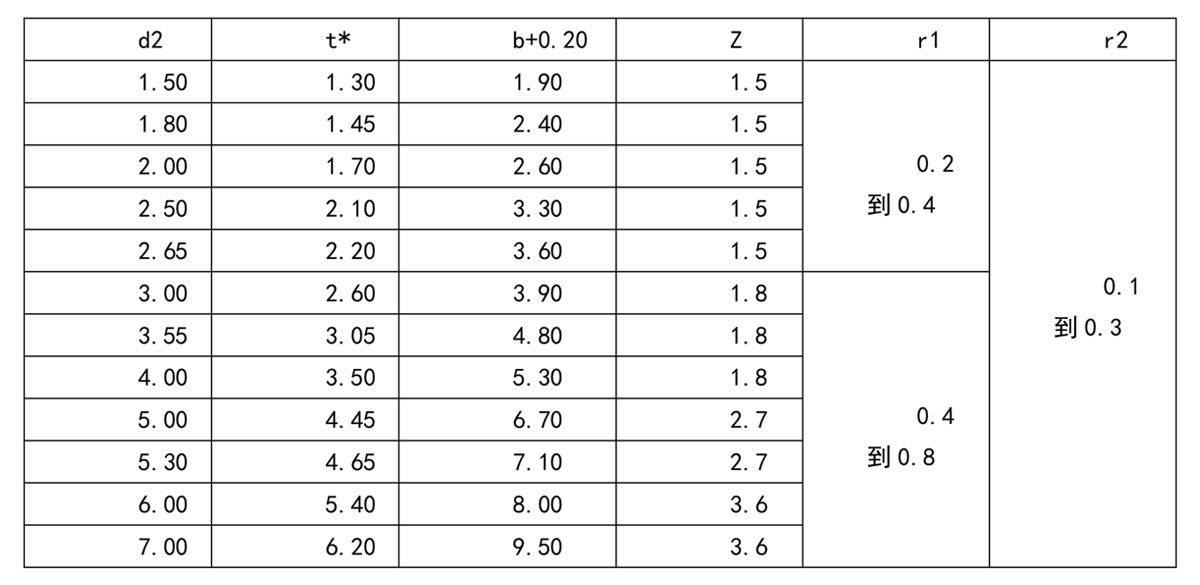

　　如下表靜密封溝槽尺寸-徑向壓縮：

　　*注：t 的公差取決于 d3h9+d4H8 或 d5f7+d6H9

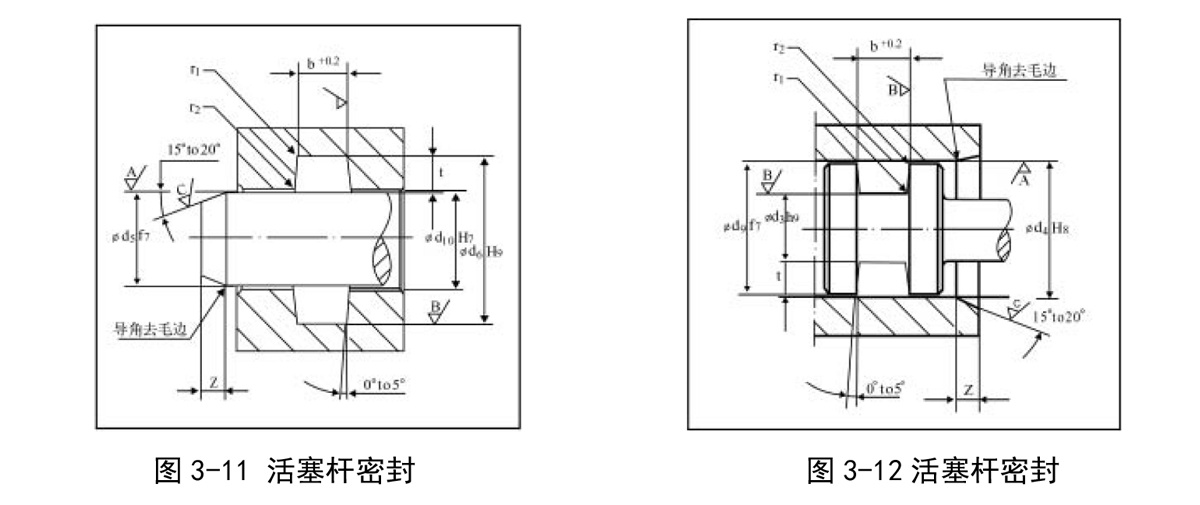

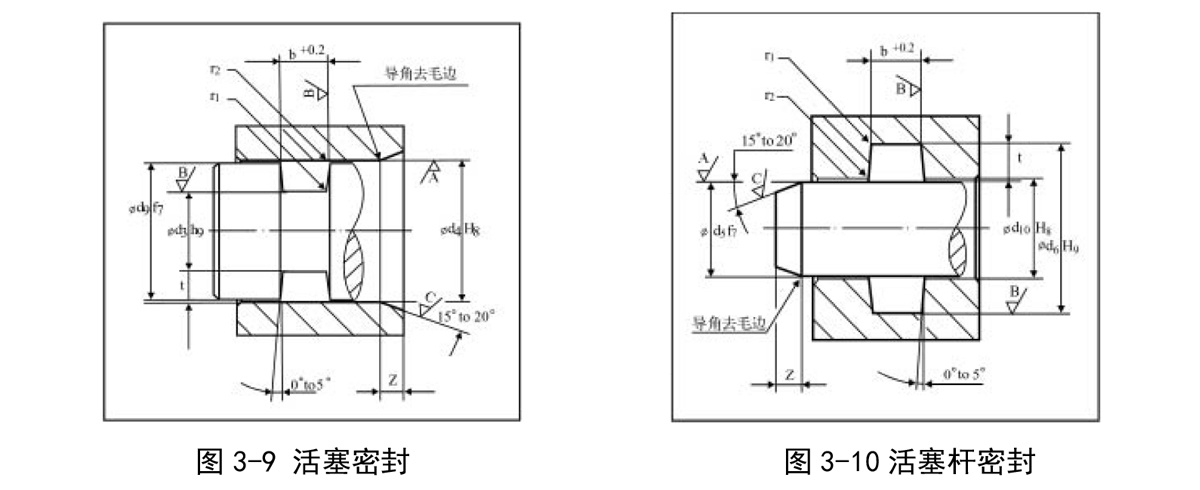

　　3.3.4 液壓動密封溝槽設計





　　3.4.5 工業用往復運動密封溝槽設計建議

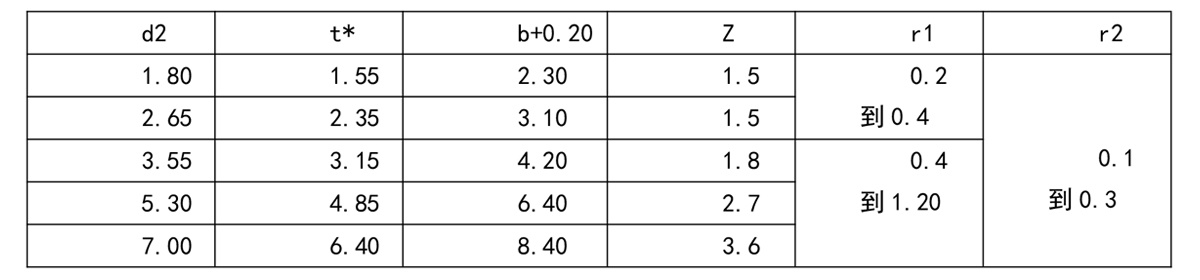

　　如下表液壓動密封溝槽尺寸-徑向壓縮： *注：t 的公差取決于 d3h9+d4H8 或 d5f7+d6H9





　　3.5 氣體動密封溝槽設計

　　如下表氣動動密封溝槽尺寸-徑向壓縮： *注：t 的公差取決于 d3h9+d4H8 或 d5f7+d6H9







　　4、配合間隙選擇

　　O 形圈在溝槽中受介質壓力作用下，會發生變形，“流”向間隙位置，達到密封效果。也就說說，隨著壓力的增加，O形圈發生更大的變形，其應力也增加，獲得更緊的密封。在 O 形圈承受高壓的情況下，會被擠入到間隙中，造成密封失效。建議使用高硬度抗擠出材料的擋圈，如聚四氟乙烯或更硬的橡膠材料。在靜密封的應用中，可以通過修改溝槽設計來達到不使用擋圈即可承受更高的壓力。設計時我們應該注意使用間隙盡可能小。擠出極限的大小取決于 O 形圈的硬度、工作壓力及溝槽間隙大小。O 形圈溝槽的徑向間隙必須保持在下表中給出的最大徑向間隙范圍內。若公差太大，會導致 O形圈從間隙擠出(如圖 3-13)。允許的被密封元件之間的徑向間隙 S 取決于系統壓力、O 形圈截面直徑和 O 形圈的硬度。表 3-9 所推薦的最大徑向間隙值 S 是 O 形圈截面直徑和硬度的函數。除聚氨酯和 FEP 封裝 O 形圈外，在下表可應用于其他所有橡膠材料 O 型圈：

　　對壓力大于 5Mpa 且 O 形圈內徑大于 50mmm;以及壓力大于 10Mpa 且內徑小于 50mm;我們推薦使用擋圈。值得注意的是，表格 3-9 中的數值基于以下假設：各零件完全同心，且受到壓力作用不發生膨脹，若實際情況與該假設不符，則該間隙值應該更小!對于靜密封，我們推薦使用 H8/g7 的公差配合。

　　聚氨酯材料 O 形圈由于設備優異的抗擠出能力和較好的尺寸穩定性，可以采用較大的間隙。
